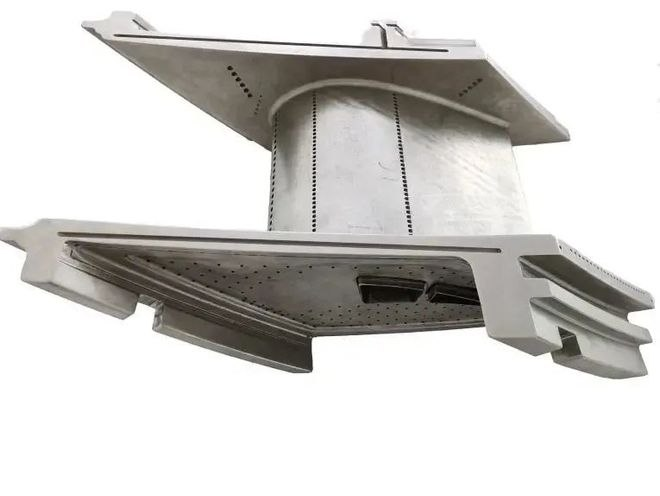

燃气轮机高温叶片长期工作在燃烧室后端的高温高压环境中，是影响机组效率、可靠性和检修计划的关键热端部件。高压涡轮叶片通常采用空心结构和气膜冷却，内部冷却通道与表面气膜孔共同控制叶片基体温度。一旦出现孔道堵塞、孔壁缺陷、涂层剥落或异物残留，可能影响冷却效果，并在后续运行中扩大为更难处理的问题。
工业视频内窥镜可在制造、返修和停机检修场景中，对气膜孔、冷却通道和可达表面进行目视检查。微视科技针对深小孔、高反光和狭小通道，提供超细探头、近焦景深、模块化匹配和智能比较测量方案。
一、燃气轮机叶片的检查重点
燃气轮机高温叶片检查通常关注以下部位和状态：
- 高压涡轮叶片气膜孔入口、孔壁和出口。
- 叶片内部冷却通道。
- 叶尖盖孔、前缘、后缘和叶身可达表面。
- 孔口毛刺、飞边、挂渣、缺损和平整度。
- 孔内堵塞、异物、凹坑、粗糙、剥落和可见微裂纹。
- 返修或清洗后的孔道恢复状态。
具体检查范围应结合叶片设计文件、制造工艺、检修规程和客户质量要求确定。
二、现场检查的四类难点
1. 孔径小，进入条件严格
气膜孔直径常见于 0.3 mm 至 1.0 mm，部分孔更小。探头外径、镜头保护结构、插入余量和弯曲空间都会影响能否顺利进入。选型时需要以实际有效通径为准，不能只看图纸标称孔径。
2. 通道倾斜，观察路径复杂
气膜孔可能具有 15° 至 60° 的倾斜角，部分孔道存在多段转折。探头需要具备合适的刚柔性和导向能力，既要能够向前推送，也要避免在弯折处卡滞或损伤孔壁。
3. 近距、高反光，图像质量容易受限
深小孔内部观察距离近，孔壁反光强。照明过强可能掩盖细节，照明不足则无法看清纹理。近焦景深、光源结构和成像分辨率需要匹配实际孔深与孔径。
4. 检查数量多，结果需要可追溯
单只叶片可能分布大量气膜孔，检修时又涉及多只叶片和多台机组。除了看清缺陷，还需要记录叶片编号、孔位、检测方向、图像和检查结论，便于不同检修周期之间对比。
三、微视内窥镜配置建议

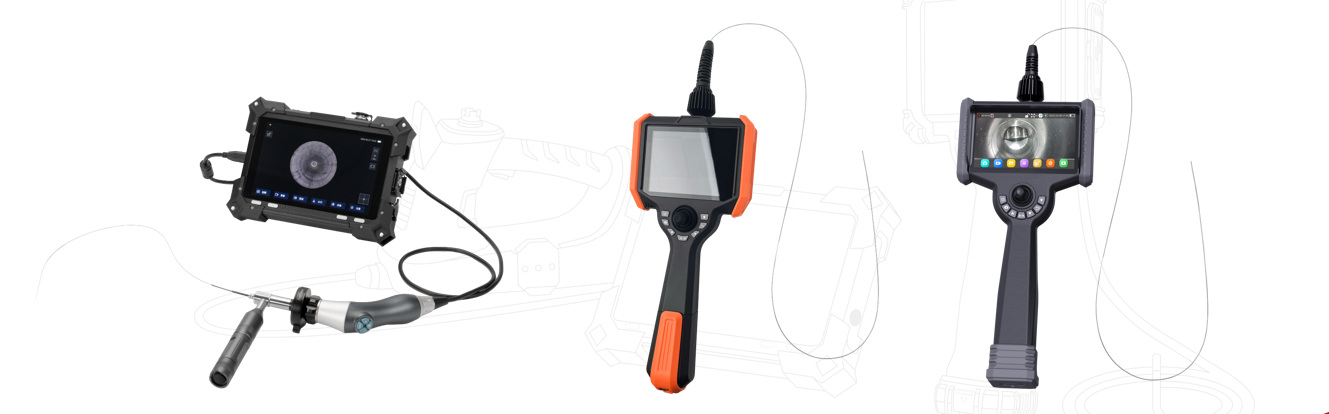

1. 超细探头与模块化组合
微视工业视频内窥镜可提供约 Φ0.35 mm 至 Φ2.2 mm 的探头选择。气膜孔检查可优先评估 Φ0.35 mm 至 Φ1.6 mm 的超细探头，内部较大腔道可根据可达性匹配其他直径和视角。
探头与主机采用模块化分离设计。一台主机可搭配不同直径、景深和视角的探头，便于同一检修团队兼顾气膜孔、冷却通道和局部表面检查，减少因单一探头不适用造成的重复配置。
2. 近焦景深
气膜孔和冷却通道的有效观察距离通常在毫米级。系统可提供覆盖 1 mm 至 70 mm 的近焦景深配置，并可根据实际孔深选择 1 mm 至 30 mm、3 mm 至 30 mm 或 3 mm 至 70 mm 等范围。 选型时应使用真实孔径和孔深的样件验证，不以单一像素参数代替现场成像效果。
3. 插入管与导向
针对倾斜孔和弯孔，可评估细直径弹簧管方案，在推送和转弯之间取得平衡。插入管长度可根据叶片尺寸、观察入口和检修空间确定，常见叶片检查可评估 2 m 以内的配置。
对需要扩大观察范围的腔道部位，可评估四向摆头探头。对小孔内部检查，应优先保证外径适配、近焦清晰和插入安全。
4. 比较测量与图像记录
检测过程中可对缺陷进行拍照、录像和位置记录。需要快速判断尺寸时，可使用智能比较测量功能，将异常区域与标准参照物进行像素级对比换算。
对于计划性检修，建议固定检查方向、照明和观察距离，建立同一叶片、同一孔位的历史图像档案，方便后续检查时对比。
四、建议的检修检查流程
1. 确认设备状态与可达性：完成停机、隔离和必要的安全确认，核实是否具备孔探口或可拆检入口。
2. 建立叶片与孔位编号：按照机组、叶片级次、叶片编号和孔位区域建立统一编号，避免图像与实物错位。
3. 选择探头与基准参数：根据最小孔径、最大孔深和通道走向选择探头，并固定观察方向与照明参数。
4. 先检查典型孔位：使用标准参照件或状态正常的孔位确认成像质量，再逐区开展检查。
5. 识别并记录异常：重点检查堵塞、异物、孔口毛刺、孔壁粗糙、凹坑、剥落和可见裂纹，记录异常位置与图像编号。
6. 开展复检或返修验证：对需要处理的问题，按照既定工艺完成清理或返修，并使用相同探头和观察方向复检。
7. 输出检修记录：汇总叶片编号、孔位、缺陷类型、图像、测量结果和判定意见，纳入设备检修档案。
五、方案价值
- 在具备检查通道的前提下，对狭小空间开展可视化检查。
- 将难以直接观察的气膜孔和冷却通道状态转化为可留存的图像资料。
- 帮助质量人员定位孔口、孔壁和通道异常，支持返修与复检。
- 为不同检修周期建立可比较的叶片检查记录。
- 通过模块化探头组合，适配同一现场的多类观察任务。
工业内窥镜检查应与客户规定的无损检测、材料分析、涂层评估和尺寸计量方法配合使用。对于不可达区域或非目视可识别缺陷，应另行制定检测方案。
六、常见问题
Q1：燃气轮机叶片能否在不停机拆解的情况下检查？
需要同时满足检查入口、设备隔离、照明与探头进入空间等条件。若机组设计有孔探口且现场安全措施到位，可开展相应检查；没有可达入口时，应结合拆检方案实施。
Q2：气膜孔全部都要检查吗？
检查比例和重点区域应由客户的检修规程、运行历史和风险评估确定。内窥镜方案可以提供可靠的图像与记录能力，但不能自行替代客户规定的抽检或全检标准。
Q3：如何判断孔道是否堵塞？
可通过观察孔口、孔壁和通道内部的异物、遮挡和通光状态进行判断。建议建立正常孔位图像作为参照，并在相同观察方向下进行比较。
Q4：高温叶片表面反光严重，怎样提高成像效果？
需要综合调整探头景深、照明强度和观察角度，并通过现场试检确认。过强的照明可能造成局部过曝，建议使用可调光源并保持稳定记录参数。
Q5：一套系统能否兼顾多种叶片？
可通过模块化主机和不同直径、景深、视角的探头进行组合。具体兼容范围应依据叶片尺寸、最小孔径、观察深度和现场操作空间确认。
