船舶动力系统包含多种高价值设备，其中燃气轮机和其他涡轮机械的热端叶片长期承受高温、高压和持续运转负荷。叶片冷却孔、内部通道以及局部表面一旦出现堵塞、异物、毛刺、凹坑、剥落或可见裂纹，可能影响设备状态判断和后续维修安排。
船厂、码头和维修车间的检查空间通常有限，设备结构复杂，部分位置只能通过狭小孔口或局部拆检入口观察。工业视频内窥镜可以在满足安全和可达条件的前提下进入这些区域，为轮机人员和质量人员提供直观图像与检查记录。
一、本方案聚焦的检测对象

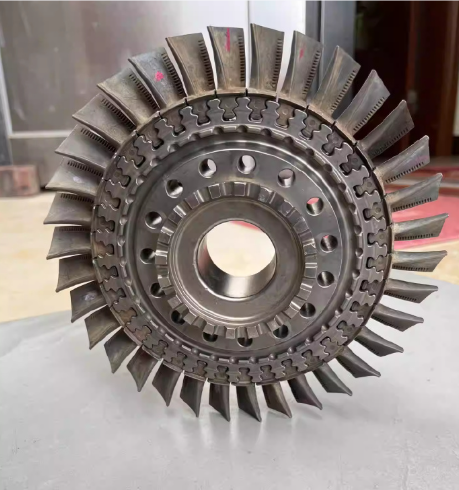

本方案主要面向船舶动力系统中的涡轮叶片及相近热端结构，重点包括：
- 涡轮叶片气膜冷却孔。
- 叶片内部冷却通道。
- 叶尖、前缘、后缘和局部叶身表面。
- 装配、维修或返修后的孔道状态。
- 局部可达腔道中的异物、堵塞和表面异常。
船舶动力设备类型较多。不同发动机、燃气轮机和传动装置的内部结构差异明显，实际方案应依据设备型号、检查入口和拆检条件分别确认。
二、船舶动力场景中的检测难点
1. 设备空间受限
机舱、维修车间和船厂工位的操作空间有限，探头主机、线缆和辅助设备需要便于移动和布置。检测人员还需在有限角度内完成插入、转向和图像记录
2. 孔道细小且路径不规则
气膜孔直径可能处于 0.3 mm 至 1.0 mm，部分孔道具有 15° 至 60° 的倾斜角，并可能出现连续弯折。探头需要兼顾细小外径、推送能力和柔性通过性。
3. 深小孔成像要求高
孔道观察距离近、孔壁反光强，普通远焦系统难以兼顾近距离细节。应匹配近焦景深、均匀照明和高分辨率成像，才能分辨堵塞、毛刺、粗糙和局部剥落。
4. 多台设备、多种孔位，记录容易分散
船舶维修往往同时涉及不同设备、不同叶片和多个检查班组。若没有统一的图像命名和记录方式，后续很难追溯缺陷位置，也不便于下一次检修时对比。
5. 现场条件影响检测效率
检查入口、照明、设备姿态和操作人员站位都会影响探头通过和观察角度。正式检查前应先确认可达路径，避免在无法观察的位置反复尝试。
三、船舶动力叶片检查的推荐配置
1. 模块化主机与可更换探头

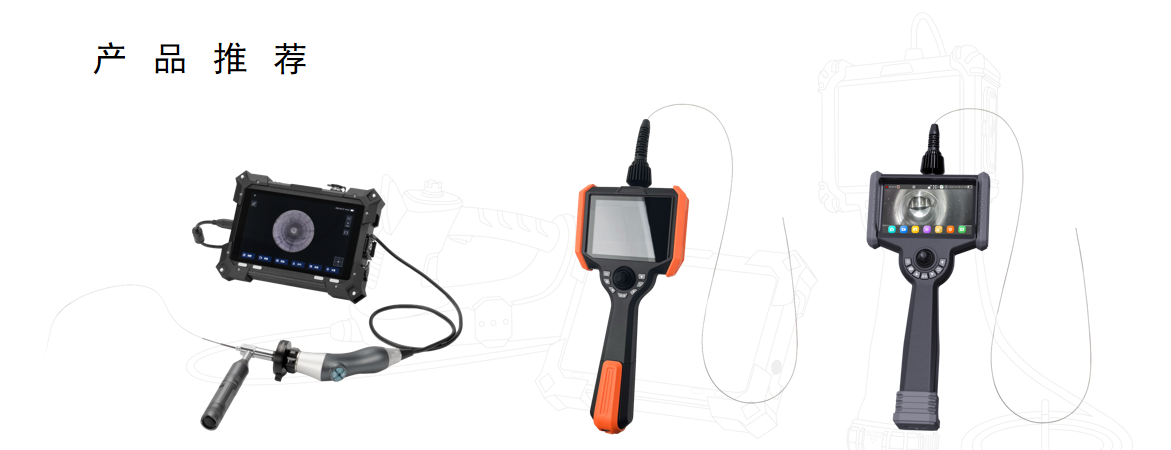

微视工业视频内窥镜采用探头与主机模块化分离设计。一台主机可匹配不同直径、景深和视角的探头，便于维修团队针对气膜孔、冷却通道和局部腔道切换配置。
微视可提供约 Φ0.35 mm 至 Φ2.2 mm 的探头选择。气膜孔检查可重点评估 Φ0.35 mm 至 Φ1.6 mm 的超细探头，实际选型仍须核对最小有效通径和插入余量。
2. 近焦景深
针对毫米级观察距离，可选择覆盖 1 mm 至 70 mm 的近焦景深配置，典型范围包括 1 mm 至 30 mm、3 mm 至 30 mm 和 3 mm 至 70 mm。选型时应通过样件试检，确认孔壁纹理和缺陷边缘的清晰度。
3. 细直径弹簧管
对倾斜孔和弯孔，可评估细直径弹簧管插入方案，在推送性与柔性之间取得平衡。插入管长度可根据设备结构和操作位置确定，叶片孔道检查可评估 2 m 以内的配置。
4. 四向观察与现场拍照
对空间允许的叶片腔道和局部结构，可评估四向摆头探头，减少移动整个探头前端的次数。需要检测人员双手操作时，可配置脚踏拍照控制，直接连接主机完成图像采集。
5. 比较测量与报告记录

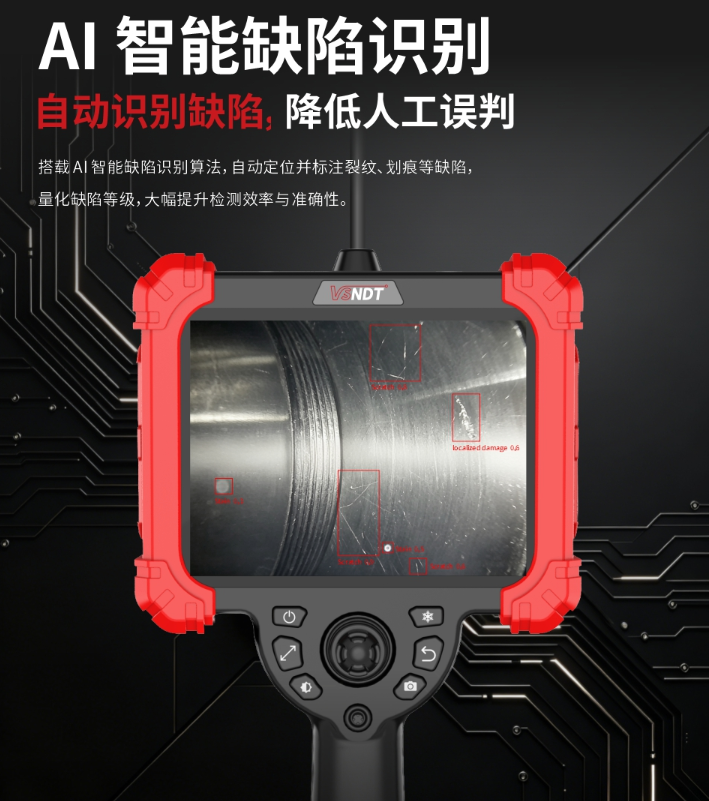

发现凹坑、毛刺、堵塞或其他异常后，可使用智能比较测量功能进行辅助尺寸判读，并记录叶片编号、孔位、图像编号和检查结论。
内窥镜图像可用于定位和对比，但最终维修判定应结合设备厂家要求、船级规范和企业检修标准。
四、建议的现场检测流程
1. 确认设备与检查入口：记录设备型号、叶片位置、可用孔探口或拆检入口，并完成必要的安全隔离。
2. 制定检查路径：按照设备、叶片、区域和孔位建立编号，明确哪些位置可以检查，哪些位置需要拆检后检查。
3. 匹配探头：根据最小孔径、最大孔深、倾斜角度和操作空间，选择外径、景深、视角和插入管长度。
4. 先做可达性验证：使用无效样件、同规格孔道或低风险孔位确认通过性和成像参数，避免直接在不明确路径中强推。
5. 分区检查并采集图像：逐孔观察孔口、孔壁和出口，关注堵塞、毛刺、异物、粗糙、剥落和可见裂纹。
6. 固定记录方式：每张图像包含设备、叶片、孔位、观察方向和日期信息，异常位置同步标注。
7. 复检与归档：维修或清洗后使用相同配置复检，将前后图像归入同一设备档案，供下一次检修比较。
五、适用场景
- 船舶燃气轮机涡轮叶片的制造或维修质量检查。
- 船舶动力设备检修中的局部孔探检查。
- 气膜孔堵塞、孔口毛刺和通道异物检查。
- 返修前后图像对比与维修结果记录。
- 船厂、维修车间和码头现场的可移动检测配置。
能否直接检查取决于设备是否具备安全可达的孔探口、内部结构、停机状态和现场操作空间。没有可用入口时，不能以内窥镜方案替代必要的拆检。
六、常见问题
Q1：船舶设备一定要拆开后才能检查吗？
不一定。若设备预留了孔探口或安全可达通道，可在停机隔离并满足安全条件后检查。若结构封闭或没有适配入口，则需要拆检或采用其他检测方式。
Q2：船舶现场空间小，设备是否便于移动？
可根据现场条件选择更便于携带的主机和模块化探头组合，同时在检查前规划电源、线缆、操作站位和图像存储位置。
Q3：如何减少多台设备检查时的记录混乱？
建议在检查前统一命名规则，例如设备编号、叶片编号、孔位区域、观察方向和检查日期，并将图像与检修工单关联。
Q4：超细探头能否用于所有船舶动力设备？
不能。超细探头主要解决小孔进入和近距观察问题，较大腔道、长距离检查或特殊环境可能需要不同直径、景深、转向能力和插入管配置。
Q5：发现缺陷后如何判断是否继续使用？
内窥镜负责发现、记录和辅助测量，是否继续使用、如何修理以及何时复检，应由设备厂家、船级规范和具备资质的技术人员综合判定。
七、获取船舶动力叶片检测方案
微视科技（SZWISE）可根据船舶动力设备型号、检查入口、最小孔径、孔道深度和现场空间，匹配超细探头、近焦成像、四向观察、脚踏拍照和比较测量配置。
如需评估，请联系我们的商务莫小姐，173-8878-3531，我们建议您提供设备类型、叶片样件或结构图、可用检查入口、最小孔径、最大孔深及现场照片。我们将据此整理探头组合、检测步骤和现场验证建议。
