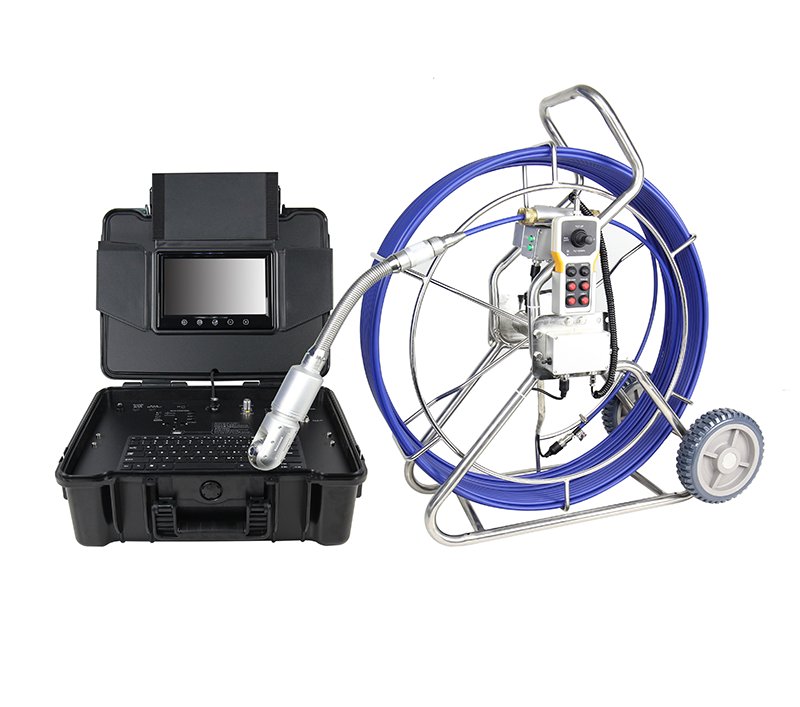

WS-D38M管道内窥镜：超长管线，可配60m-120m管线，支持拍照、录像
摄像头尺寸：ø50mm×160mm
传感器尺寸：1/3 CCD
视频分辨率：960TVLine
视角：90°
摄像头灯光：4颗高亮LED
旋转角度：水平360°、垂直180°
工作电压/电流：DC12V / 500mA
镜头材质：蓝宝石玻璃
外壳材质：铝合金+不锈钢
电缆材质：玻璃纤维线
电缆长度：60m(标准)，可选120m
电缆直径：ø9.5mm
线盘尺寸：ø768×369×320mm
屏幕尺寸：9英寸数字全彩液晶屏，分辨率800×480
显示模式：16:9 & 4:3，OSD语言中文
控制面板：工作电压12V，工作电流200mA
存储介质：8G SD卡(最大支持256G)、U盘
视频格式：MP4
锂电池：30W，9.3V，充电5小时，续航≥240分钟
控制手柄：50PT旋转控制，水平左/右、垂直上/下、自动/调速

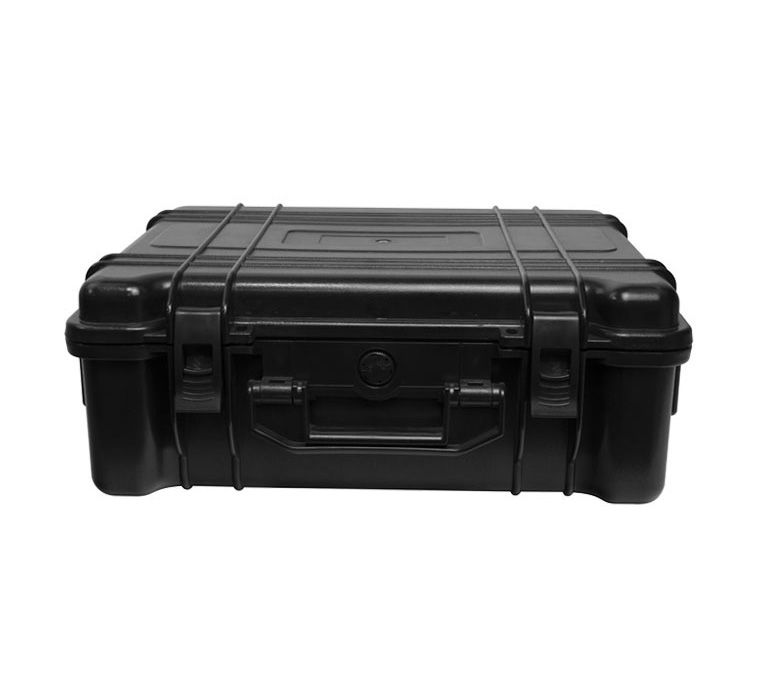

便携箱：L460×W370×H180mm，ABS防水外壳

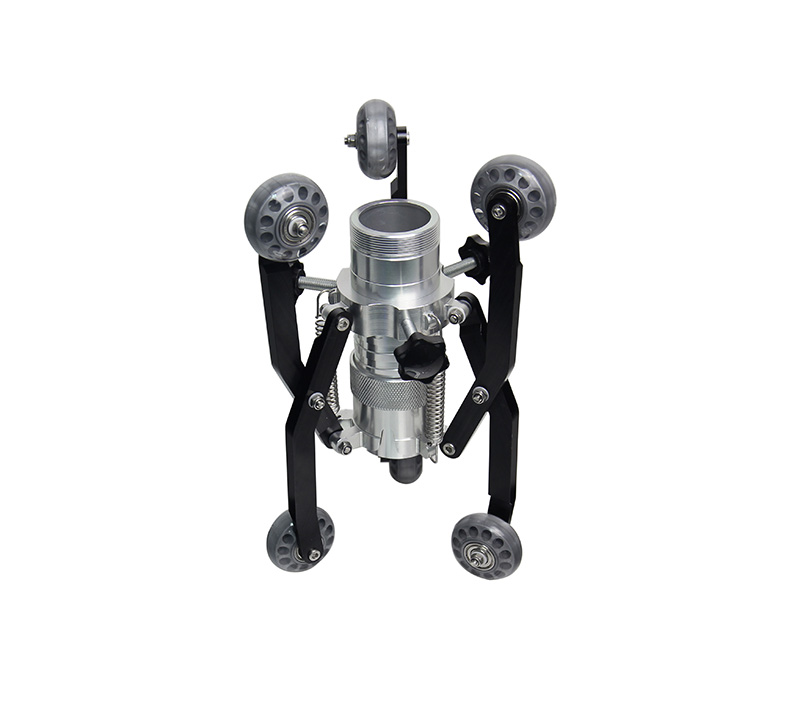

可选配：C-50BF摄像头、8FL、15英寸彩屏、512T/512T1/512R发射器、ø110/ø150/ø220保护支架
WS-D38M管道内窥镜，主要参数为：摄像头尺寸 ø50mm×160mm；传感器尺寸 1/3 CCD；视频分辨率 960TVLine；视角 90°；摄像头灯光 4颗高亮LED；旋转角度 水平360°、垂直180°；工作电压/电流 DC12V / 500mA；镜头材质 蓝宝石玻璃；外壳材质 铝合金+不锈钢；电缆材质 玻璃纤维线；电缆长度 60m(标准)，可选120m；电缆直径 ø9.5mm。
工业内窥镜选型、参数与定制常见问题解答
A：WS-C23H高清管道摄像机适用于 DN30-250mm，配 ø23mm 摄像头；WS-C38H中型高清管道摄像机适用于 DN50-400mm，配 ø38mm 高清自平衡摄像头；WS-D38M 配 ø50mm 旋转摄像头，水平 360°、垂直 180° 旋转。
A：WS-C23H 标配 30 米（可选 40 米、50 米）；WS-C38H 标配 60 米（可选 80 米）；WS-D38M 与 WS-YA50 系列标配 60 米，可按需配置 120 米长管线。
A：WS-C23H 与 WS-C38H 的摄像头防水等级为 IP68，可在管道积水、污水环境下作业；WS-D38M 配 ø50mm 摄像头与不锈钢电缆轮、玻璃纤维电缆，电缆直径 ø9.5mm。
点击上方“产品参数 / 适用场景 / 相关视频”即可在不离开本页的情况下切换查看完整内容。
| WS-D38M管道内窥镜 | 超长管线，可配60m-120m管线，支持拍照、录像 |
|---|---|
| 摄像头尺寸 | ø50mm×160mm |
| 传感器尺寸 | 1/3 CCD |
| 视频分辨率 | 960TVLine |
| 视角 | 90° |
| 摄像头灯光 | 4颗高亮LED |
| 旋转角度 | 水平360°、垂直180° |
| 工作电压/电流 | DC12V / 500mA |
| 镜头材质 | 蓝宝石玻璃 |
| 外壳材质 | 铝合金+不锈钢 |
| 电缆材质 | 玻璃纤维线 |
| 电缆长度 | 60m(标准)，可选120m |
| 电缆直径 | ø9.5mm |
| 线盘尺寸 | ø768×369×320mm |
| 屏幕尺寸 | 9英寸数字全彩液晶屏，分辨率800×480 |
| 显示模式 | 16:9 & 4:3，OSD语言中文 |
| 控制面板 | 工作电压12V，工作电流200mA |
| 存储介质 | 8G SD卡(最大支持256G)、U盘 |
| 视频格式 | MP4 |
| 锂电池 | 30W，9.3V，充电5小时，续航≥240分钟 |
| 控制手柄 | 50PT旋转控制，水平左/右、垂直上/下、自动/调速 |
| 便携箱 | L460×W370×H180mm，ABS防水外壳 |
| 可选配 | C-50BF摄像头、8FL、15英寸彩屏、512T/512T1/512R发射器、ø110/ø150/ø220保护支架 |
参数会因探头直径、管线长度、视向与定制要求不同而变化。选型时请同时确认检测孔径、缺陷类型、工作温度与是否需要三维测量。
该机型已在下列检测场景中实际应用，点击可查看该场景的检测难点、选型建议与推荐配置：
如果您的检测对象不在上述场景内，可提供工件照片、孔径、深度与温度条件，我们会给出探头直径、管线长度与照明方式的匹配建议。
