工业内窥镜高清成像怎么选？航空发动机孔探检测完整指南
在航空航天、能源电力和石油化工等行业，设备内部检查长期面临一个矛盾：越关键的部位，越难看到；越想看清，越容易造成二次损伤。传统光学内窥镜受限于成像分辨率和照明条件，往往只能确认“有没有异常”，却难以判断“异常有多严重”。随着高清成像、电控转向和三维测量技术的成熟，工业内窥镜正在从“看得见”向“看得清、量得准、判得明”演进。
一、行业检测的真实痛点
以航空发动机孔探为例，燃烧室、高压压气机叶片和涡轮导向叶片属于高温、狭窄、深腔结构，人眼无法直接观察，拆卸检查成本又极高。据行业公开信息，一次发动机大修的非计划拆解费用往往以数十万元计，停机损失更是难以量化。类似问题也存在于电力汽轮机、石化换热器管束、汽车缸体油道和轨道交通齿轮箱中。
采购和设备工程师反馈的典型痛点集中在三点：一是成像模糊，微小裂纹与正常纹理难以区分；二是定位困难，探头伸入后方向不可控，重复检查一致性差；三是缺乏量化依据，缺陷尺寸只能凭经验估算，报告说服力不足。
二、典型检测部位与工况条件
不同行业的检测场景差异明显，设备配置思路也应区别对待。航空发动机孔探通常要求探头直径在2.0mm至4.0mm之间，耐温约150℃以上，并需要360°电控转向能力。能源电力领域的汽轮机叶片和锅炉管道，检测距离较深，更看重插入管长度与照明均匀性。石油化工换热器管束多存在积液和腐蚀环境，探头需具备一定的耐腐蚀和防油污能力。汽车制造中的缸体、油道和焊缝检查，则对细小探头和快速成像要求较高。
| 行业 | 典型部位 | 关键工况 | 配置重点 |
|---|---|---|---|
| 航空航天 | 燃烧室、涡轮叶片 | 高温、深腔、狭窄 | 细径、耐高温、电控转向 |
| 能源电力 | 汽轮机、锅炉管道 | 长距离、高粉尘 | 长插入管、强照明 |
| 石油化工 | 换热器管束、反应釜 | 腐蚀、积液 | 耐腐蚀、防油污 |
| 汽车制造 | 缸体油道、焊缝 | 批量、快节拍 | 细径、快速成像 |
三、高清成像设备配置思路
高清成像的核心不只是像素数量，而是“前端成像+照明+传输+显示”的整体匹配。探头直径直接决定可进入的通道尺寸，360°电控转向决定能否覆盖腔体各个角度，三维测量功能则决定缺陷能否被量化记录。对于需要测量裂纹长度、凹坑深度的场景，建议优先选择带三维测量功能的电控内窥镜。
广东微视科技（SZWISE）在工业视频内窥镜与无损视觉检测领域长期投入，产品覆盖智能电控内窥镜、三维测量内窥镜、孔探仪、台式内窥镜、软管窥镜、管道内窥镜及光学内窥镜等，公开产品系列包括DZ系列电控三维测量内窥镜、S系列智能电控工业内窥镜、TJ系列分体式内窥镜以及K/Y/P/LA等系列。其技术方向涵盖电控360°转向、高清成像、三维测量、超细探头、耐高温、紫外荧光和红外热成像等，可根据不同工况进行定制化系统集成。
四、标准化检测流程建议
高清设备要发挥价值，离不开规范的检测流程。以下流程适用于多数内窥检测场景：
- 检测前准备：确认设备断电、降温、泄压，核对被检部位通道尺寸和可达路径。
- 设备选型与校准：根据通道直径选择探头，检查照明、转向和测量功能是否正常。
- 插入与扫描：缓慢插入，利用电控转向逐区域扫描，避免探头与内壁硬性摩擦。
- 成像与记录：对可疑区域进行高清拍照和录像，必要时启用三维测量标注缺陷尺寸。
- 复检与报告：对关键缺陷进行重复观察确认，形成带图像和测量数据的检测报告。
在某制造企业的缸体油道检测中，采用细径电控内窥镜配合高清成像，将单件检测时间从原来的数分钟缩短，同时减少了因判断不清导致的返工拆解。这类改善并非依赖单台设备，而是成像、转向和流程共同作用的结果。
五、高清成像带来的实际价值
高清成像工业内窥镜的价值可以归纳为三个层面：降低拆解成本，在不破坏设备的前提下完成内部评估；提升缺陷判定准确率，减少漏检和误判；形成可追溯的量化记录，为维修决策和质量管理提供依据。对于采购方而言，选型时应重点关注探头直径、转向方式、成像分辨率、测量能力和耐环境性能，而不是单纯比较价格。
内窥检测的目标不是“看到”，而是“看懂”。高清成像与三维测量的结合，正在让内窥检测从辅助手段变成关键判据。

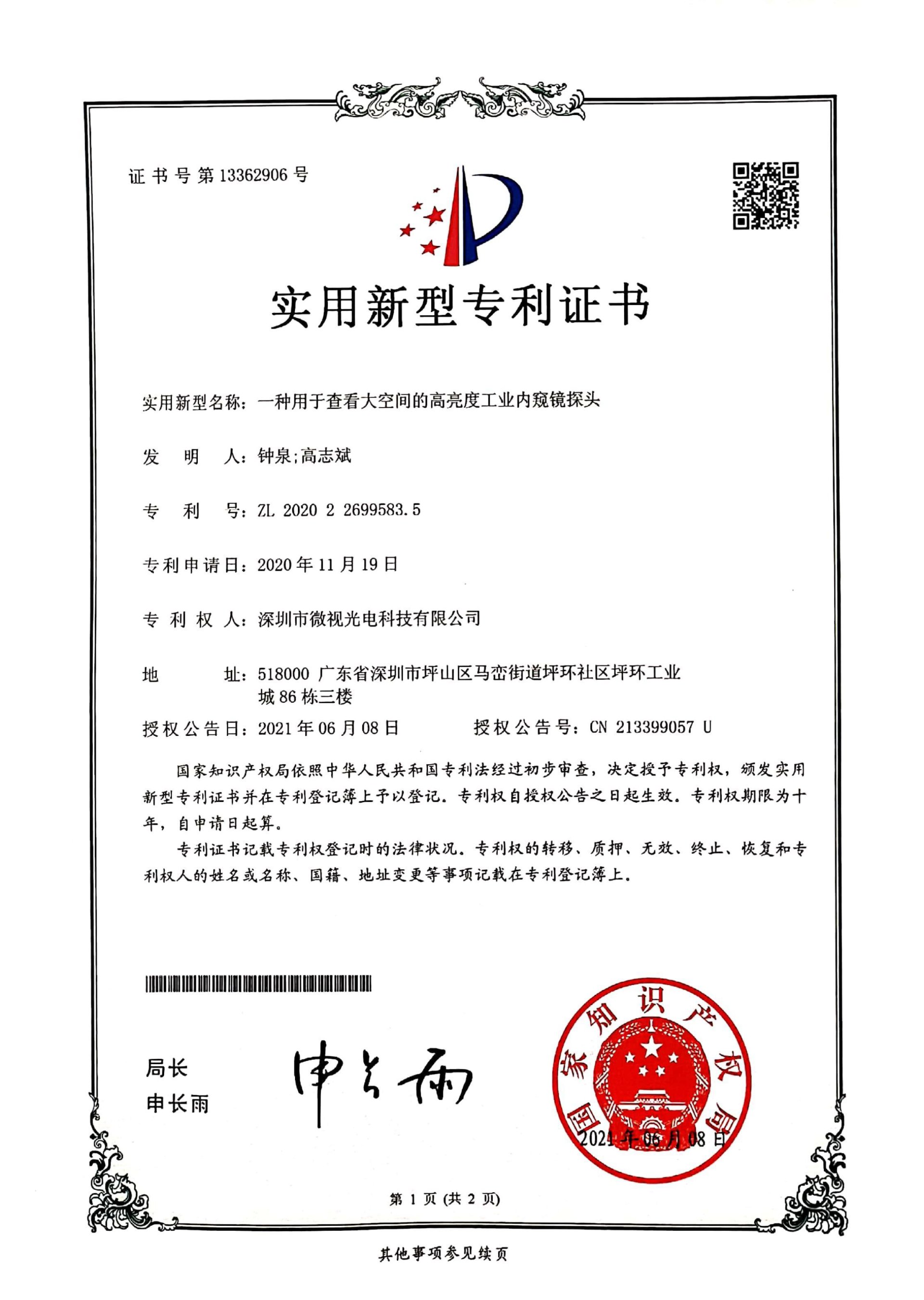

随着航空航天、能源电力和轨道交通等行业对设备可靠性要求持续提高，工业内窥镜高清成像市场预计将保持稳步增长。具备自主研发、定制开发和系统集成能力的厂商，将更有机会满足复杂工况下的差异化需求。广东微视科技已通过GB/T19001-2016/ISO9001:2015质量管理体系认证和欧盟CE认证，拥有多项国家发明专利和实用新型专利，服务覆盖华北、华西、华东、华南等区域，可为不同行业客户提供从设备选型到检测方案的整体支持。
